产品详情
简单介绍：

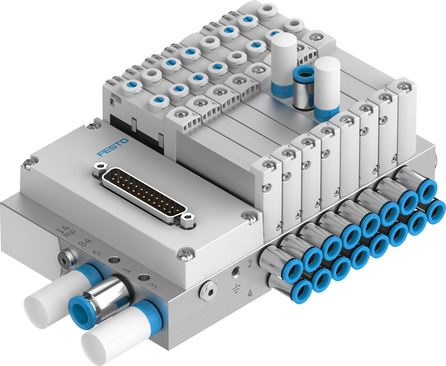

阀岛订货号573606，**是德国FESTO
费斯托阀岛组成
1.2VTUG阀岛安装扭矩说明
由于VTUG阀岛安装件都是铝质部件，过大的安装扭矩可能会导致螺纹损坏，所以请大家务必按照下图所示扭矩值进行安装。
VTUG多针阀岛的控制电压允许范围是24V± 10%，但在实际使用中，控制电压会因为外部干扰脉冲叠加，导致实际电压远远*过上限，导致器件过热烧毁。该种现象的特点是：阀岛初期可以正常使用，但使用一段时间后，出现个别控制位无法驱动阀片的情况。
排除方法：VTUG阀岛使用独立的24V电源进行供电，避免其它设备产生的干扰。由于VTUG阀岛的公共端接可以接0V、24V驱动方式，建议顾客可以尝试电控信号反接来继续使用损坏的阀岛。
详情介绍：
阀岛订货号573606，**是德国FESTO
德国FESTO电磁阀阀岛
18386 VIMP-02-1/8-16 阀岛
18388 VIMP-02-1/4-14 阀岛
18389 VIMP-02-1/4-16 阀岛
18550 VIFB-02-1/8-4 阀岛
18387 VIMP-02-1/4-12 阀岛
18551 VIFB-02-1/8-6 阀岛
18552 VIFB-02-1/8-8 阀岛
18553 VIFB-02-1/8-10 阀岛
535847 CPA10-ASI-VI 阀岛
535848 CPA14-ASI-VI 阀岛
537662 VTUB 阀岛
538509 CPA-SC-FB-VI 阀岛
538510 CPV-SC-FB-VI 阀岛
539105 MPA-MPM-VI 阀岛
18554 VIFB-02-1/4-4 阀岛
2x 两位三通，单稳态，常闭
2x 两位三通，常开，单稳态
2 个两位三通阀，开/闭，单稳态
两位三通，常闭，单稳态
两位三通，常开，单电控
两位五通双电控
两位五通，单稳态
三位五通，中压式
三位五通中泄式
KC 标记
KC-EMV
阀尺寸
10 mm
14 mm
18 mm
大标准标称流量
10 mm 时为 330 l/min
14 mm 时为 630 l/min
18 mm 时为 1200 l/min
标准标称流量
130 l/min ... 1150 l/min
工作气口
M5
M7
G1/8
G1/4
QS-1/8
QS-5/32
QS-3/16
QS-1/4
QS-5/16
QS-3/8
QS-3
QS-4
QS-6
QS-8
QS-10
工作压力
-0.9 bar ... 10 bar
电气控制
单个接口
现场总线
多针插头
IO-Link®
I-Port
AP 接口
大阀位数量
24
压力区大数量
13
电气 I/O 系统
否
环境温度
-5 °C ... 60 °C
防护等级
IP40
IP65
IP67
IP69K
NEMA 4X
**
RCM 商标
c CSA us (OL)
c UL us - ** (OL)
短型号代码
VTUG
排气功能
带节流选项
驱动方式
电控
密封原理
软密封
设计
活塞闸阀
先导类型
先导驱动
先导气源
外部
内先导
阀岛结构
固定宽度
证书签发机构
UL MH19482
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE **（见合格声明）
符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
材料说明
RoHS 合规
密封件材料
HNBR
NBR
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
储存温度
-10 °C ... 60 °C
介质温度
-5 °C ... 60 °C
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
先导气口 12/14
G1/8
气接口，气口 1
G1/4
G1/8
G3/8
QS-1/2
QS-1/4
QS-10
QS-12
QS-16
QS-3
QS-3/8
QS-4
QS-5/16
QS-6
QS-8
信号状态显示器
LED
工作压力，用于带内先导气源的阀岛
1.5 bar ... 8 bar
先导压力
1.5 bar ... 8 bar
适用于真空
是
每个电磁线圈的标称吸动电流
47 mA *达 20 ms
标称工作电压 DC
24 V
标称电流，带电流降低
20 ms 后为 15.5 mA
允许的电压波动
+/- 10 %
+/- 25%
德国FESTO电磁阀阀岛
18386 VIMP-02-1/8-16 阀岛
18388 VIMP-02-1/4-14 阀岛
18389 VIMP-02-1/4-16 阀岛
18550 VIFB-02-1/8-4 阀岛
18387 VIMP-02-1/4-12 阀岛
18551 VIFB-02-1/8-6 阀岛
18552 VIFB-02-1/8-8 阀岛
18553 VIFB-02-1/8-10 阀岛
535847 CPA10-ASI-VI 阀岛
535848 CPA14-ASI-VI 阀岛
537662 VTUB 阀岛
538509 CPA-SC-FB-VI 阀岛
538510 CPV-SC-FB-VI 阀岛
539105 MPA-MPM-VI 阀岛
18554 VIFB-02-1/4-4 阀岛
18555 VIFB-02-1/4-6 阀岛
2x 两位三通，单稳态，常闭
2x 两位三通，常开，单稳态
2 个两位三通阀，开/闭，单稳态
两位三通，常闭，单稳态
两位三通，常开，单电控
两位五通双电控
两位五通，单稳态
三位五通，中压式
三位五通中泄式
三位五通中封式
FESTO阀岛可采用如下方法处理：
在大修时对轴系进行复测检查，找出轴系的变化情况；
FESTO阀岛切换可采用下半缸先进汽的形式，若振动正常，则按下半缸先进汽执行即可；
若下半缸先进汽阀岛切换过程中振动升*且为非偶然现象，则可按照主机**的要求更改
DEH阀岛门开启顺序函数，尝试上半缸先进汽。整个试验过程中，可根据实际情况调整阀岛门各阀岛开启的重叠度及对汽门流量特性曲线进行适当修正；
切换点建议在*调门开度比较*的状态下进行；
FESTO阀岛根据机组疲劳寿命管理，机组通常不允许对角进汽以及不连续进汽的方式。
FESTO阀岛在工作的时候，若司钻打开控制开关有信号输出，但阀岛没有响应，
产生这种故障的原因很多，钻机的工作人员一定要仔细检查分析原因，在未得到钻机技术人员的许可下，切勿盲目拆卸阀岛。
