产品名称：带清晰指示的IFM易福门温度传感器

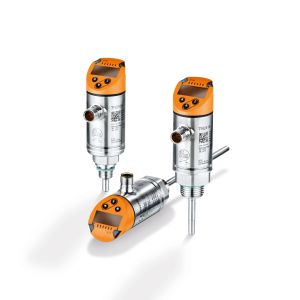

带清晰指示的IFM易福门温度传感器
带显示器的温度传感器
TN2333
TN-100KLBN12-MFRKG/US/
极大的温度评估范围
带有开关输出、模拟信号和 IO-Link
友好直观的 3 按钮控制
红/绿显示，用于明确标识可接受的范围
用于开关状态指示的清晰可见 LED
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
测量范围
-50...150 °C
-58...302 °F
系统接口 螺纹连接 1/2" NPT
面板安装长度 EL [mm] 100
应用
特殊的性能 镀金触点
测量元件 1 x Pt 1000; (根据DIN EN 60751标准, A级)
介质 液体和气体介质
抗压强度 [bar] 250
电气数据
工作电压 [V] 18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 50
防护等级 III
反相保护 有
开机延迟时间 [s] 1
Watchdog集成看门狗电路 有
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 250
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载大值 [Ω] 500
模拟电压输出 [V] 0...10
负载电阻小值 [Ω] 2000
短路保护 有
短路保护类型 脉冲
过载保护 有

测量/设定范围

测量范围
-50...150 °C
-58...302 °F
出厂设定 0...300 °F
开关点, SP
-49.8...150 °C
-57.6...302 °F
复原点, rP
-50...149.8 °C
-58...301.6 °F
测量值起点
-50...145 °C
-58...293 °F
测量值终点
-45...150 °C
-49...302 °F
设定步距
0.1 °C
0.1 °F
显示器/操作件
显示
显示单位
2 x LED, 绿色
开关状态
2 x LED, 黄色
测量值
字母数字显示, 红色/绿色 4位数字

注释

注释
MS = 设定测量范围值
确值适用于流动的水。
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
分辨率
开关量输出分辨率 [K] 0.1
模拟量输出分辨率 [K] 电流输出: MS / 4096; 电压输出: MS / 3561
显示分辨率 [K] 0.1
精度/偏差
开关点精度 [K] ± 0,3 + (± 0,1 % MS)
精密模拟输出 [K] ± 0,3 + (± 0,1 % MS)
显示确度 [K] ± 0,3 + (± 0,1 % MS)
温度系数 [测量范围值的百分比 / 10 K] 0,1; (如果出现参考条件偏差25 ± 5 °C)
反应时间
响应时间T05 / T09 [s] 1 / 3; (根据DIN EN 60751标准)
软件/编程
参数设定 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67
**/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN IEC 68-2-27
50 g (11 ms)
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
MTTF [年] 207
UL**
UL**编号
K015
机械技术数据
重量 [g] 300
原材料 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件) 不锈钢(1.4404 / 316L)
系统接口 螺纹连接 1/2" NPT
面板安装长度 EL [mm] 100
