产品详情
简单介绍：

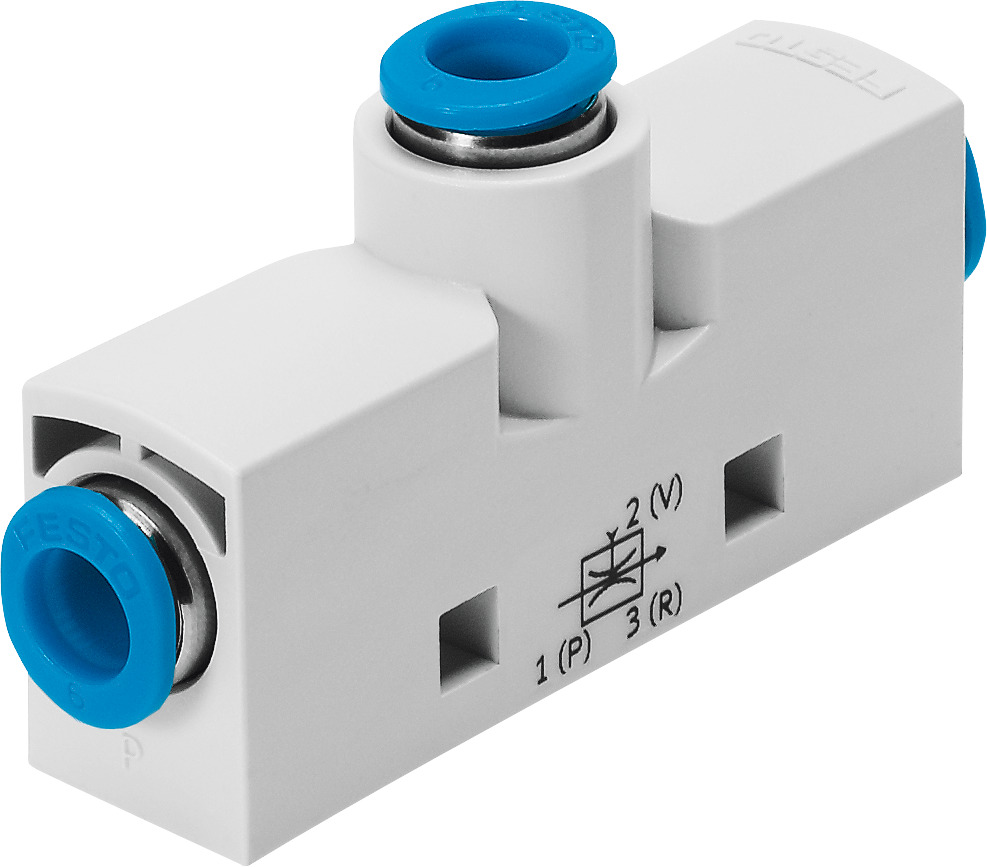

德国FESTO低成本式紧凑型真空发生器
真空元件以真空压力为动力源，作为实现自动化的一种手段,已在电子、半导体元件组装、汽车组装、自动搬运机械、轻工机械、食品机械、医疗机械、印刷机械、塑料制品机械、包装机械、锻压机械、机器人等许多方面得到广泛的应用。
真空发生装置有真空泵和真空发生器两种。真空泵是吸入口形成负压，排气口直接通大气，两端压力比很大的抽除气体的机械。真空发生器是利用压缩空气的流动而形成一定真空度的气动元件，与真空泵相比，它的结构简单、体积小、质量轻、价格低、安装方便，与配套件复合化容易，真空的产生和解除快，宜从事流量不大的间歇工作，适合分散使用 [1] 。
详情介绍：
德国FESTO低成本式紧凑型真空发生器
CPV18-M1H-5LS-1/4
CPV18-M1H-VI140-2GLS-1/4
185877
拉伐尔喷嘴的公称通径
1.4 mm
安装位置
可选
喷射器特征
*真空度
符号
00991561
工作压力
2 bar ... 10 bar
大真空度
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
介质温度
0 °C ... 50 °C
环境温度
0 °C ... 50 °C
产品重量
264 g
电气接口
插头
安装方式
带通孔
气接口，气口 1
底座
气接口，气口 3
底座
真空接口
G1/4
材料说明
不含铜和聚四氟乙烯
RoHS 合规
外壳材料
压铸铝
费斯托festo真空发生器#费斯托
主要因素
真空发生器的性能与喷管的小直径收缩和扩散管的形状通径及其相应位置和气源压力大小等诸多因素有关.
①大吸入流里qv2max的特性分析:较为**的真空发生器的qv2max特性要求在常用供给压力范围内(P01=0.4- --0. 5MPa) qv2max处于大值且随着P01的变化
平缓.
②吸入口处压力Pv的特性分析:较为**的真空发生器的Pv特性要求在常用供给压力范围内(P01=0. 4- --0. 5IMPa) Pv处于小值且随着Pv1的变化平缓.
真空发生器就是利用正压气源产生负压的一种新型，，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域。真空发生器的传统用途是吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体。在这类应用中，一个共同特点是所需的抽气量小，真空度要求不*且为间歇工作。真空发生器的抽吸机理和影响其工作性能因素的分析研究，对正负压气路的设计和选用有着不可忽视的实际意义。真空发生器快易优自动化选型有收录。
由流体力学可知，对于不可压缩空气气体(气体在低速进，可近似认为是不可压缩空气)的连续性方程：
真空发生器，气动 VN
可直接装入工作区域
可提供直线型(管线式:真空接口与压缩空气接口呈直线)或 T 型(标准:真空接口与压缩空气接口呈 90°)
紧凑且成本低
真空发生器 OVEL
低成本、紧凑型真空发生器
重量轻
各种性能等级和真空类型
真空发生器，电气 VN
可直接装入工作区域
成本低
凭借一体化外置消声器确保运行无需保养和声压等级降低
真空发生器
OVTL
8103599
由真空发生器 OVEL、气路板和附件组成的模块
通过配置器快速、轻松且可靠地选型和订购
提供全装配
CPV18-M1H-5LS-1/4
CPV18-M1H-VI140-2GLS-1/4
185877
拉伐尔喷嘴的公称通径
1.4 mm
安装位置
可选
喷射器特征
*真空度
符号
00991561
工作压力
2 bar ... 10 bar
大真空度
85 %
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
介质温度
0 °C ... 50 °C
环境温度
0 °C ... 50 °C
产品重量
264 g
电气接口
插头
安装方式
带通孔
气接口，气口 1
底座
气接口，气口 3
底座
真空接口
G1/4
材料说明
不含铜和聚四氟乙烯
RoHS 合规
外壳材料
压铸铝
费斯托festo真空发生器#费斯托
主要因素
真空发生器的性能与喷管的小直径收缩和扩散管的形状通径及其相应位置和气源压力大小等诸多因素有关.
①大吸入流里qv2max的特性分析:较为**的真空发生器的qv2max特性要求在常用供给压力范围内(P01=0.4- --0. 5MPa) qv2max处于大值且随着P01的变化
平缓.
②吸入口处压力Pv的特性分析:较为**的真空发生器的Pv特性要求在常用供给压力范围内(P01=0. 4- --0. 5IMPa) Pv处于小值且随着Pv1的变化平缓.
⑤在吸入口吵完全封闭的条件下对特定条件下吸入口处压力Pv与吸入流里之间的关系如图3示.为获得较为**的吸入口处压务与吸入流里的匹配关系可设计成
真空发生器就是利用正压气源产生负压的一种新型，，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域。真空发生器的传统用途是吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体。在这类应用中，一个共同特点是所需的抽气量小，真空度要求不*且为间歇工作。真空发生器的抽吸机理和影响其工作性能因素的分析研究，对正负压气路的设计和选用有着不可忽视的实际意义。真空发生器快易优自动化选型有收录。
由流体力学可知，对于不可压缩空气气体(气体在低速进，可近似认为是不可压缩空气)的连续性方程：
真空发生器，气动 VN
可直接装入工作区域
可提供直线型(管线式:真空接口与压缩空气接口呈直线)或 T 型(标准:真空接口与压缩空气接口呈 90°)
紧凑且成本低
真空发生器 OVEL
低成本、紧凑型真空发生器
重量轻
各种性能等级和真空类型
真空发生器，电气 VN
可直接装入工作区域
成本低
凭借一体化外置消声器确保运行无需保养和声压等级降低
真空发生器
OVTL
8103599
由真空发生器 OVEL、气路板和附件组成的模块
通过配置器快速、轻松且可靠地选型和订购
提供全装配
德国FESTO低成本式紧凑型真空发生器
