产品详情
简单介绍：

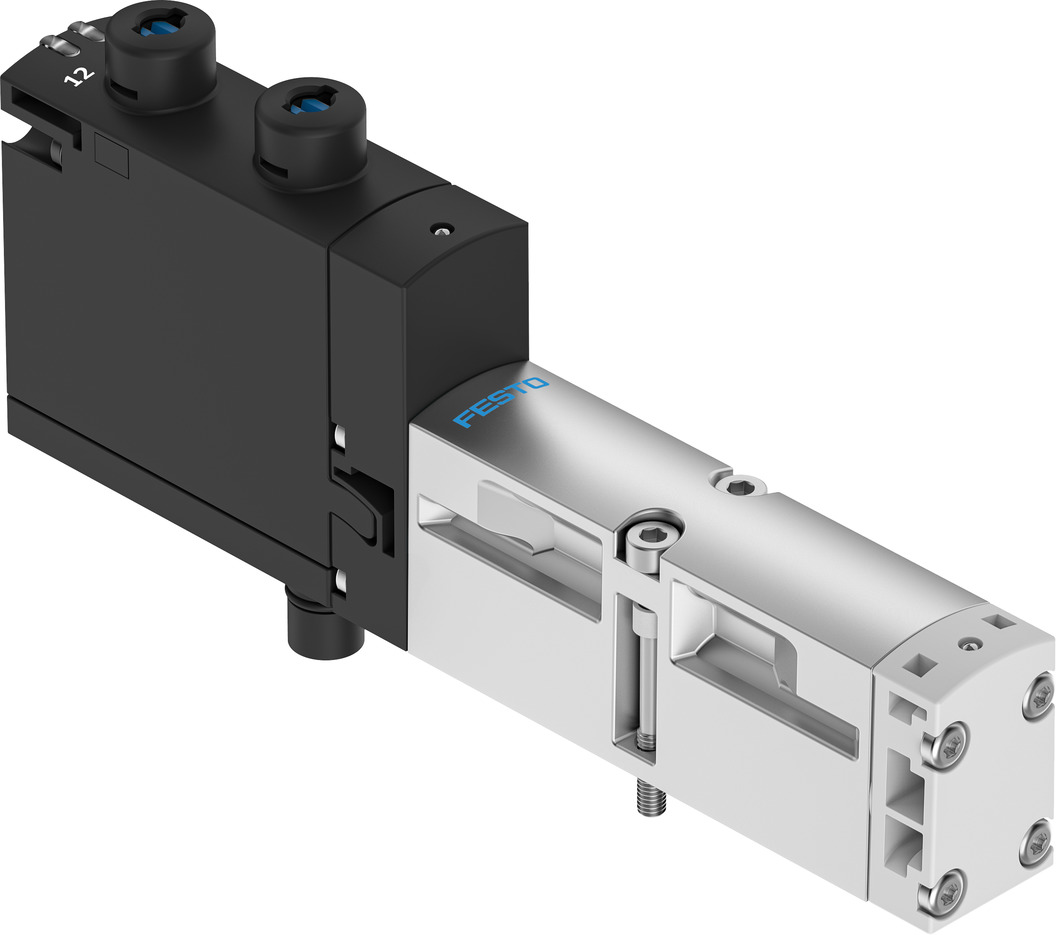

德国FESTO费斯托电磁阀三位五通
接口规格 G1/8, ISO 规格 18mm (02); G1/4, ISO 规格 26mm (01), ISO 规格42mm (1), ISO 规格52mm (2)
流量 500 ...2,900 l/min
电压 24 V DC, 110 V AC
板式阀。
电磁驱动，先导驱动
气路板底座
中间压力调节板。
节流板
垂直压力截止板
垂直供气板
90°-连接板
单个底座
VSVA 基于标准的阀VSVA，用于VTSA阀岛
详情介绍：
德国FESTO费斯托电磁阀三位五通
三位五通中封式
标准标称流量
450 l/min
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
驱动方式
电控
技术参数
阀功能
三位五通中封式
驱动方式
电控
宽度
18 mm
标准标称流量
450 l/min
工作气口
底座规格 18 mm，符合ISO 15407-1标准
底座规格 02，符合 VDMA 24563 标准
G1/8
工作电压
24V DC
工作压力
-0.09 MPa ... 1 MPa
工作压力
-0.9 bar ... 10 bar
结构特点
活塞闸阀
**
c UL us - ** (OL)
防护等级
IP65
NEMA 4
排气功能
带节流选项
通过节流板
通过单个气路板
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
封盖式
先导类型
先导驱动
先导气源
外部
内先导
流向
可选
符号
00992938
搭接
正重叠
信号状态显示器
LED
先导压力 Mpa
0.3 MPa ... 1 MPa
先导压力
3 bar ... 10 bar
阀流量
700 l/min
单个底座上阀的流量
550 l/min
阀流量，气动互连，流量优化
650 l/min
气动互连阀的流量
450 l/min
关闭时间
44 ms
打开时间
15 ms
持续通电率
****
0 信号的大正向测试脉冲
1500 µs
信号为 1 的大负向测试脉冲
800 µs
大电流消耗
72 mA
标称工作电压 DC
24 V
线圈的特性参数
24 V DC: 1.6 W
抗电涌性
2.5 kV
污染等级
3
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
相对空气湿度
0 - 90%
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
191 g
电气接口
插入
符合 ISO 15407-2 标准
安装方式
底座上
先导气口 12/14
底座规格 18 mm，符合 ISO 15407-2 标准
先导排气口 82/84
管道式
未按照标准管式排气
要么：
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 2
气路板规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 3
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 4
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 5
底座规格 18 mm，符合 ISO 15407-2 标准
材料说明
RoHS 合规
密封件材料
FPM
HNBR
NBR
外壳材料
压铸铝
PA
VSVA-B-P53C-ZD-A2-1T1L
三位五通中封式
标准标称流量
450 l/min
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
驱动方式
电控
技术参数
阀功能
三位五通中封式
驱动方式
电控
宽度
18 mm
标准标称流量
450 l/min
工作气口
底座规格 18 mm，符合ISO 15407-1标准
底座规格 02，符合 VDMA 24563 标准
G1/8
工作电压
24V DC
工作压力
-0.09 MPa ... 1 MPa
工作压力
-0.9 bar ... 10 bar
结构特点
活塞闸阀
**
c UL us - ** (OL)
防护等级
IP65
NEMA 4
排气功能
带节流选项
通过节流板
通过单个气路板
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
封盖式
先导类型
先导驱动
先导气源
外部
内先导
流向
可选
符号
00992938
搭接
正重叠
信号状态显示器
LED
先导压力 Mpa
0.3 MPa ... 1 MPa
先导压力
3 bar ... 10 bar
阀流量
700 l/min
单个底座上阀的流量
550 l/min
阀流量，气动互连，流量优化
650 l/min
气动互连阀的流量
450 l/min
关闭时间
44 ms
打开时间
15 ms
持续通电率
****
0 信号的大正向测试脉冲
1500 µs
信号为 1 的大负向测试脉冲
800 µs
大电流消耗
72 mA
标称工作电压 DC
24 V
线圈的特性参数
24 V DC: 1.6 W
抗电涌性
2.5 kV
污染等级
3
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
相对空气湿度
0 - 90%
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
191 g
电气接口
插入
符合 ISO 15407-2 标准
安装方式
底座上
先导气口 12/14
底座规格 18 mm，符合 ISO 15407-2 标准
先导排气口 82/84
管道式
未按照标准管式排气
要么：
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 2
气路板规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 3
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 4
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 5
底座规格 18 mm，符合 ISO 15407-2 标准
材料说明
RoHS 合规
密封件材料
FPM
HNBR
NBR
外壳材料
压铸铝
PA
螺钉材料
